加深對(duì)膠帶剝離力測(cè)試的理解

作者：小編更新時(shí)間：2025-05-27 點(diǎn)擊數(shù)：

加深對(duì)膠帶剝離力測(cè)試的理解

膠帶的剝離力測(cè)試，這是一個(gè)非?；A(chǔ)的測(cè)試，做膠帶，用膠帶都會(huì)涉及到，在以前的工作中，我經(jīng)常碰到因?yàn)槟z帶的測(cè)試方法差異導(dǎo)致的一些糾紛，今天就聊一下膠帶的剝離力測(cè)試。

測(cè)試標(biāo)準(zhǔn)

首先，通用的測(cè)試，一般按照行業(yè)標(biāo)準(zhǔn)或者國(guó)家標(biāo)準(zhǔn)。最常用的是ASTM標(biāo)準(zhǔn)，美國(guó)實(shí)驗(yàn)和材料協(xié)會(huì)制定的標(biāo)準(zhǔn)，當(dāng)然也有用法國(guó)的FIANT，全球不干膠標(biāo)簽制造商協(xié)會(huì)標(biāo)準(zhǔn)，日本的JIS日本工業(yè)協(xié)會(huì)標(biāo)準(zhǔn)，包括中國(guó)的GB等等，基本上都是差不多。

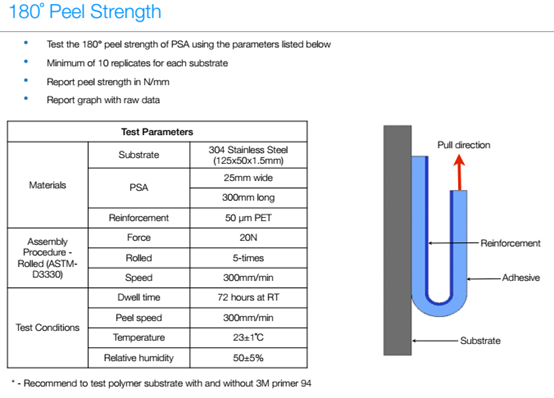

膠帶剝離力測(cè)試用的是ASTM D3330和GB2792標(biāo)準(zhǔn)，測(cè)試標(biāo)準(zhǔn)里面規(guī)定的條件，基本就是一個(gè)影響測(cè)試結(jié)果的條件。那我們看看有哪些影響因素。

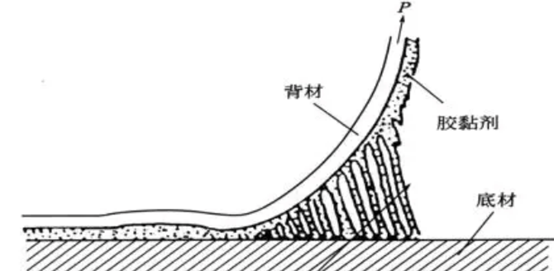

這是一個(gè)膠帶剝離的示意圖。首先拉力機(jī)測(cè)得的膠帶剝離的值是由三部分力組成，膠粘劑和底材的結(jié)合力，膠粘劑本身形變的力及內(nèi)部吸收的力，背材形變的力。

剝離角度:

不同的剝離角度，得到的結(jié)果是不一樣的，至少背材和膠帶彎曲程度不一樣導(dǎo)致的力是不一樣，所以結(jié)果也不一樣。另外，上圖看到了膠粘劑拉絲，微觀上180度情況下的拉絲和90度的情況下是不一樣的，所以力是不一樣的。不能簡(jiǎn)單說(shuō)那種角度下拉力最大。我們常用的就是180度。

背材:

通常使用25um或者50um的PET作為普通雙面膠的背材，0.5mm的鋁箔做為泡棉膠的背材，不同的材料，在測(cè)試時(shí)彎曲產(chǎn)生的應(yīng)力不一樣，也會(huì)導(dǎo)致數(shù)據(jù)的差異，通常厚一點(diǎn)的背材，測(cè)試的數(shù)據(jù)會(huì)大一點(diǎn)點(diǎn)，這個(gè)應(yīng)該很好理解。

膠厚:

通常膠越厚，測(cè)試的數(shù)據(jù)也偏大一點(diǎn)，因?yàn)槟z厚了，形變吸收的能量大，而且厚的膠浸潤(rùn)表面的時(shí)間快，更容易取得高的剝離力。

剝離速度:

這個(gè)也很好理解，物體速度越快，力就越大，速度太快的話(huà)，實(shí)際設(shè)備上測(cè)試下來(lái)，可能數(shù)據(jù)穩(wěn)定也不穩(wěn)定。一般規(guī)定的是300mm每分鐘，有些離型膜測(cè)試可能會(huì)用多種測(cè)試速度，模擬實(shí)際生產(chǎn)中作業(yè)員的撕膜速度。

制樣寬度:

通常會(huì)裁切標(biāo)準(zhǔn)的25mm寬，200mm長(zhǎng)的樣條作為一個(gè)測(cè)試標(biāo)準(zhǔn)，也有使用10mm寬的。寬度越寬，數(shù)據(jù)越大，這個(gè)很好理解，需要指出的時(shí)候，在膠帶測(cè)試中經(jīng)常會(huì)發(fā)生的一個(gè)叫to bond的異?，F(xiàn)象，就是膠帶本身的內(nèi)聚不夠，膠和基材或者背材分離了，這樣的剝離數(shù)據(jù)可以剔除，但是這個(gè)現(xiàn)象必須記錄下來(lái)。

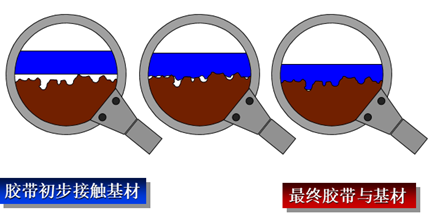

再看這個(gè)經(jīng)典的膠帶粘接過(guò)程示意圖。我們可以叫這個(gè)過(guò)程為浸潤(rùn)。剛開(kāi)始，膠和表面接觸的不多，力偏小，而隨著時(shí)間推移，充分接觸以后，力會(huì)上升很多，一般這個(gè)時(shí)間是72小時(shí)。

基材:

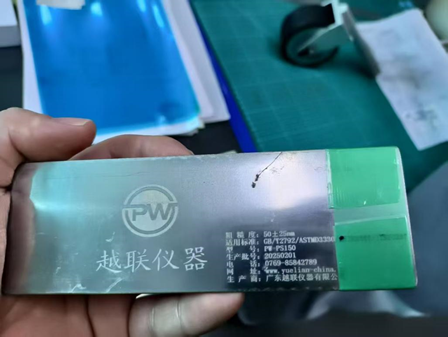

常用的基材有不銹鋼，PC或PMMA板，玻璃等。不同材料表面的粗糙度不一樣，表面能不同，以及材料的物理化學(xué)性能不一樣，那么膠浸潤(rùn)的效果也不同，即使是同樣使用不銹鋼板，如果不同的粗糙度，測(cè)試結(jié)果也不一樣，所以標(biāo)準(zhǔn)的測(cè)試鋼板是按國(guó)標(biāo)要求粗糙度的。

放置時(shí)間:

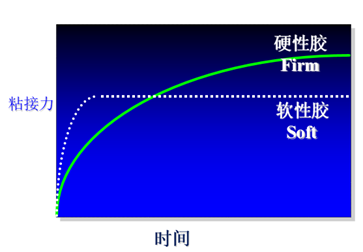

放置時(shí)間，英文叫Dwell time，貼合制樣后放置的時(shí)間不一樣，膠帶浸潤(rùn)的效果有不一樣，通常規(guī)定20分鐘或者30分鐘為初始的粘結(jié)力，國(guó)標(biāo)最新要求是貼完直接測(cè)試，完善一點(diǎn)的話(huà)，就是再測(cè)試一個(gè)放置3天后的粘性數(shù)據(jù)。時(shí)間放置變長(zhǎng)，粘性也會(huì)升高，直到達(dá)到一個(gè)穩(wěn)定值。

表面清潔:

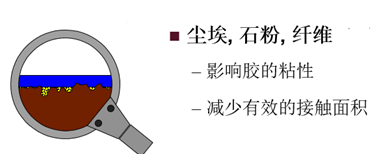

這個(gè)很好理解，基材表面如果有臟污粉塵或者油污等，減少了膠和基材的接觸面積了，那么粘性就降低了。所以測(cè)試前都要用IPA異丙醇之類(lèi)的做清潔。

制樣橡膠滾輪:

制樣的時(shí)候，用的滾輪有手動(dòng)和電動(dòng)之分，有條件的話(huà)，最好用電動(dòng)的，這樣使每次制樣的重復(fù)性好一點(diǎn)，而手動(dòng)的話(huà)，用力的程度不一樣，導(dǎo)致浸潤(rùn)的效果不一樣，得到的數(shù)據(jù)也有差異，壓力越大，得到的數(shù)據(jù)也越大。滾輪一般使用2kg重的，橡膠使用shoreA80的硬度，滾的次數(shù)有來(lái)回2次或3次，依據(jù)不同的標(biāo)準(zhǔn)。同時(shí)，制樣要讓貼合的區(qū)域貼合完美，不能有氣泡，氣泡的話(huà)，膠和基材接觸面積少了，剝離力也會(huì)小。

溫濕度:

在不同的溫濕度下，膠的軟硬等以及水汽對(duì)表面的影響，會(huì)導(dǎo)致測(cè)試數(shù)據(jù)的差異，通常情況，溫度偏高，膠更軟一點(diǎn)，浸潤(rùn)的效果好，理論上測(cè)試的數(shù)據(jù)會(huì)偏高，而濕氣太重，水會(huì)影響膠的性能，所以實(shí)驗(yàn)室都是需要控制溫濕度，一般是環(huán)境溫度是22-24攝氏度，相對(duì)濕度45-55%。

讀數(shù)記錄:S

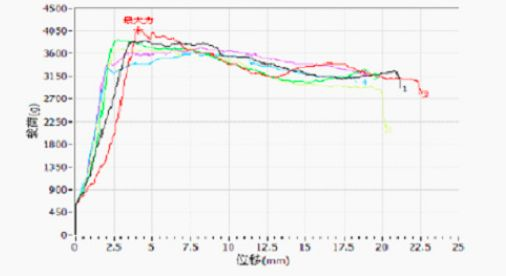

在測(cè)試中數(shù)據(jù)的記錄和讀取也是很重要的一個(gè)方面，在測(cè)試方面，至少要重復(fù)3個(gè)數(shù)據(jù)以上，同時(shí)要講的是，在拉力機(jī)的設(shè)置里面，需要選擇平均值，而不是最高值，可以及時(shí)記錄數(shù)據(jù)的設(shè)備，如記錄這個(gè)力變化的國(guó)產(chǎn)，我們應(yīng)該設(shè)置取稍后端一段時(shí)間內(nèi)比較平穩(wěn)的那個(gè)平均數(shù)值。
